同一只接触器，程序一直要求接通，端子上却可能出现短暂关断；程序要求关断，也可能测到测试脉冲。先别把它们都归为程序抖动。F-DQ 的过程命令、输出开关的电气测试和负载实际动作，是三层不同的观察。要判断是否正常，必须把测试种类与负载特性对应起来。 [3] [4] [5]

这是「SIMATIC Safety 工程笔记」的输出模块篇，写给会使用 TIA Portal 和普通数字输出、正在理解 PM 安全输出的读者。对象为 F-DQ 4x24VDC/2A PM HF，订货号 6ES7136-6DB01-0CA0；本篇解释接线关系、测试和参数取舍，不提供适用于任意接触器、阀岛或驱动的投运方案。

模块资料基线为 Siemens《Fail-safe modules Manual Collection》V20（12/2024）；外部反馈与变更管理另参考 V21（11/2025）。图为官方说明材料，判断例子和记录方法是本文整理，没有进行负载、仿真或实机测试。实际硬件、组态型号和固件必须分别记录。

检查前：先落实工程备份、维护权限及危险能量控制。测量、改线、下载和恢复输出都可能影响设备；不得旁路 M 开关、短接反馈或关闭必要诊断来获得“正常”画面。参数变更应重新核对受影响的安全功能。 [13]

一、先确认型号，再沿同一通道看 P、M 两条路径

本型号提供四个 PM 输出通道，所引资料列出每通道 2 A 的输出能力。图 1 用于辨认订货号、固件／功能版本及状态灯区域；额定电流不能单独证明某个负载兼容，还要核对其动态特性和使用条件。 [1]

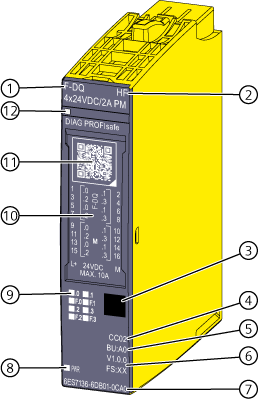

F-DQ 模块外观，标出订货号、固件和功能版本、BU 类型及指示灯区域
图 1：先确认实际对象，不能只看黄色外壳或“2 A”字样（图片来源：Siemens，Fail-safe modules Manual Collection V20，12/2024，6DB01 / Properties，Figure 1，资料 [1]；复用原文媒体）。

有一个替换条件应先排除：工程组态为 6ES7136-6DB00-0CA0，现场装入 6ES7136-6DB01-0CA0 时，Siemens 要求继续遵循被组态的旧型号手册。不能因为换了新硬件，就把本篇所有选项当成原工程已经具备的能力。 [1]

负载两端的电路，比只测 P 端更重要

以同一通道 P、M 之间的单负载回路理解：P 侧控制供电路径，M 侧控制返回路径；DQ-Mn 不是可随意替换成普通公共 M 的接线点。图 2 先找通道编号，再追踪对应的两端。 [2]

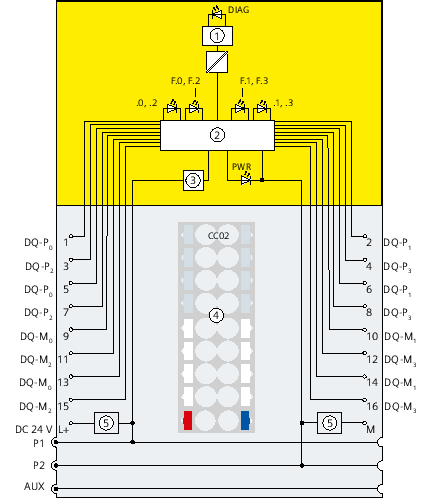

F-DQ 6DB01 在 A0 底座上的接线原理图，包含四个通道的重复 P、M 端子
图 2：同号 P、M 属于同一输出通道；重复端子不增加独立通道数量（图片来源：Siemens，同模块 Wiring and schematic circuit diagram，V20，12/2024，Figure 2 与 Table 1，资料 [2]；复用原文媒体）。

官方端子表中，通道 0 的 P 端出现于端子 1、5，M 端出现于端子 9、13。这里列出的是同一信号的端子对应，不是四路独立输出，也不是一套完整的安全回路图。所用 BaseUnit 类型为 A0；底座馈电和电位组仍需另行核对。 [2]

测量记录也要写清参考点：P 对公共 M 的电压，与负载实际跨接的 P、M 两端电压不是同一个观察量。由电路关系可知，只记录“P 端有 24 V”，不能证明完整负载回路已经按命令工作。这是读图判断，不是本文完成了带电测量。

二、暗测试、接通测试和亮测试不能混成两种状态

先固定一个前提：模块按所用配置正常测试，没有把故障钝化误当成测试。下面比较同一 PM 通道的三类检查；“接通测试”这个名称不表示每次测试都给负载提供完整接通电流。 [3] [4] [5]

测试 过程输出状态 开关与负载的区别
Dark test（暗测试） 过程输出为 1 短暂关断并回读；合适的执行器不应因此释放。
Switch on test（接通测试） 过程输出为 0 P、M 交替闭合并回读；按该 PM 原理，负载没有完整的通流路径。
Light test（亮测试） 过程输出为 0 P、M 同时短暂接通，电流确实流过负载；负载不应产生不允许的动作。

因此，停用亮测试不等于输出为 0 时完全没有开关测试；发现一个端子脉冲，也不能直接认定它是流过负载的亮测试。需要把两侧开关、测量参考点和实际参数一起看。接通测试主要检查输出为 0 时对 L+ 或地的相关短路。 [4]

图 3 将暗测试放在两个时间尺度下：上面标的是最大测试时间，下面展开单次测试与回读。不要把秒级测试安排读成负载每次失电的脉冲宽度；图中的短时刻度也不是项目默认值推荐。 [3]

暗测试官方示意，区分最大测试时间、单次关断回读以及脉冲间隔
图 3：先区分测试安排与一次关断的持续时间，再判断负载是否耐受（图片来源：Siemens，同模块 Max. readback time, dark test and switch-off test，V20，12/2024，Figure 2，资料 [3]；复用原文媒体）。

图 4 的第二个亮脉冲还标有 In case of error（发生错误时）。原文说明，首次亮测试反馈异常时，会在 100 ms 后重复同一测试；不能据图把正常工作描述成“固定每 100 ms 通电一次”。输出为 0 时要诊断断线，还需同时启用 Diagnosis: Wire break。 [5]

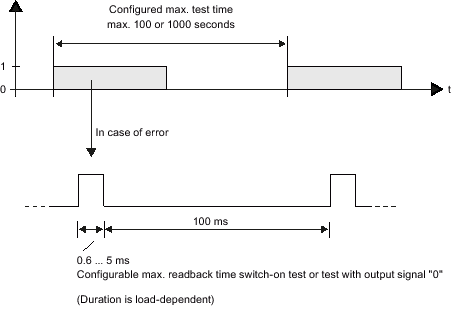

亮测试官方示意，标出发生错误后的重复测试和单次回读时长
图 4：错误重试间隔不是正常亮测试的固定周期；短暂通流也不是运行命令（图片来源：Siemens，同模块 Activated light test，V20，12/2024，Figure 2，资料 [5]；复用原文媒体）。

“执行器不应响应测试”是负载匹配目标，不是对任何负载的保证。一个机械执行器可能忽略短脉冲，另一个电子输入却可能识别出边沿；这种条件差异必须用具体负载资料和受控观察确认，不能只看程序位保持不变。 [3] [5]

三、回读时间必须同时满足电气稳定和负载不误动作

Readback（回读）检查模块输出路径的电气状态。对低电流、带输入电容的负载，充电或放电可能来不及在窗口内完成，从而被判为短路或过载。负载稳态电流小于 2 A，仍不能排除这种动态不兼容。 [6]

回读窗口加长也不是只改善可用性。暗测试或亮测试的位模式尚在执行时，模块不会向输出切换新的过程值；因此延长相关时间会增加模块响应时间。需要同时满足“回读能够建立”和“负载不会被测试错误驱动”，不能只以钝化消失结束验证。 [3] [5]

名称 要核对的对象 不能替代什么
Max. readback time, dark test and switch-off test 暗测试及过程值关断时的回读窗口。 不是机械停止时间，也不等于完整测试周期。
Max. readback time switch on test 接通测试的回读；亮测试同样涉及该设定。 不是正常启动后让负载延时动作的定时器。
Maximum test time 图示与试验说明中的最大测试时间尺度。 不是每个测试脉冲必须持续这么久。
FDB_TIME FDBACK 的外部反馈跟随时间。 不是上述模块内部电气回读时间。

表格的前三项按模块相关章节理解，最后一项属于安全程序指令。两种监控即使数值碰巧相同，也不代表覆盖了相同对象。模块回读正常，不等于接触器主触点已经可靠断开；需要的外部反馈见 FDBACK 反馈回路与超时诊断。 [3] [4] [5] [12]

可以把负载匹配写成两个必须同时成立的条件：设定给充放电和回读留够时间，实际测试又不会让执行器出现不允许的反应。如果在允许范围内找不到这样的组合，继续放宽软件参数就不再是解决路径，应重新核对输出拓扑与负载选型。这是基于前述机制的取舍方法，不是某个负载已通过的结论。

文档提供了按负载电流、电容查曲线的办法；本文不根据未指定的工况给出允许电容或并联电阻数值。实际输入电路、线圈附件、供电条件或版本未知时，不能从“容性负载”四个字算出通用修复元件。 [6]

验证也要覆盖足够的工作时间。暗测试设定说明要求用于核对的过程值 1 持续时间至少覆盖配置的最大测试时间；只接通几秒、碰巧没遇到一次测试，不能说明匹配成功。记录时还应分别观察接通、稳定接通、关断和稳定关断。 [3]

四、三种减少暗测试影响的选项，各自有什么代价

采用以下任一选项前：先核对所需安全性能、可接受的故障检测时间和模块适用条件。它们改变测试机制，不是普通的“消抖开关”。下述条件来自不同参数章节，不能只按名称互相替换。 [7] [8] [9]

动态回读：有效回读后提前结束，并非取消测试

Enable Dynamic Read Back 在有效检测到暗测试回读后结束本次暗测试。该模式要求另外两种暗测试抑制选项关闭，并把相关最大回读时间限制在 0.6～20 ms。缩短实际中断有潜在用途，但不能据此推定所有负载都兼容。 [7]

必须同时保留它的警告：使用动态回读时，保持 1 信号的通道间交叉短路不能被检测；若在请求安全关断时发现相关交叉短路，可能是所有输出关闭并整模块钝化，而不只是故障通道退出。不能只摘录“提前结束”而省掉检测条件。 [7]

48 小时抑制：条件涉及全部通道，不是一劳永逸

Disable Dark Test for 48 hours 的续期条件是：在 48 小时内全部通道共同出现一次 0 信号。满足后再抑制 48 小时；条件不满足，到期会重新施加暗测试脉冲。处于 0 状态的通道仍会发生相应亮测试。 [8]

该设置还有跨通道关联：所有通道使用通道 0 所设的相关接通／暗测试回读时间。如果只核对一条通道的局部设置，可能漏掉这种有效值变化。手册还警告，关断请求时检测到相关交叉短路，会关闭全部输出并钝化模块。 [8]

由此可知，单通道短时试验无法证明这个模式在整机连续运行时都能维持抑制。应检查全部通道是否能满足共同的条件，以及到期重新出现测试对负载有什么影响；本文不设计自动清零程序来人为续期。

关闭暗测试：能力限制、年度动作和剩余诊断一起核对

Disable Dark Test (max. SIL2, CAT3, PLd) 将所述能力上限限定为 SIL2／Cat.3／PLd，并要求关闭动态回读与 48 小时抑制。对应输出至少每年有一次 1→0，且 0 保持至少 2 秒；仅将模块供电断开再恢复不满足这一条件。等级上限也不等于整机已达标。 [9]

关闭后，保持 1 的通道间交叉短路有检测缺口；关断时发现相关错误可能扩大到整模块钝化。不符合负载曲线的电容，仍可能在过程值变化、接通测试或亮测试中造成钝化。因此，“关了暗测试仍报警”并不与文档矛盾；目标需要更高能力时，应转回负载和方案核对。 [9]

五、先看接地关系和诊断，再决定是否调整时间

PM 回路对非浮地负载有一个具体边界：负载侧存在资料所述的机壳地／地连接，供电侧也有相应连接时，M 开关从模块看来会被外部连接旁路，进而诊断为短路。这个结论有两项共同前提，不是说所有带 PE 的负载都不兼容，更不是允许拆除保护接地。 [2]

检查建议是先把负载资料中的电源参考、机壳和接地关系画回现有电气图，确认有没有绕开受控返回路径。若确实不适用 PM 输出，应由设计重新选定并验证合适拓扑；不要通过跨接普通 M 或断开保护接地来压掉报警。

诊断文字也需要按“可能原因”解读。下表只保留与本篇直接相关的线索，不把代码列成可照着换件的结论。记录应包含站、槽位、通道、原始代码、过程命令和发生顺序。 [11]

诊断线索 文档支持的检查方向
Short-circuit to L+／Short-circuit to ground 检查输出线路、通道间短路及过大的负载电容；不只凭名称断言某处导线搭接。
Readback failure 文档同时列有电磁干扰、负载电容和模块故障等可能性。
Safety-related shutdown 当前通道可能因另一个通道的错误被安全关断，应查看相关通道的原始诊断。
Parameter error 核对不被支持的参数或组合，而不是一律加大时间。

多个执行器共用一个输出时，诊断也会相互影响：原文说明，其所述双执行器接法中，只有两者都受影响才报断线，而一个短路可影响两者。不能因公共输出没有断线报警，就推断每一个支路都完好。 [11]

六、正常测试、故障钝化和失联保持，不是同一状态

正常测试是有目的的电气检查；钝化是故障处理状态。已确认发生故障时，先排除相应原因，再按适用的恢复条件重新集成。不能把持续不出力称作“一直在做暗测试”，也不能靠反复确认取代线路与负载检查。恢复过程另见 F-I/O 钝化、重新集成与启动保护。 [11]

Behavior at loss of communication 则规定 CPU STOP 或与模块通信失败后的输出行为。其中 Keep last valid value 被本模块文档限定在 EN 54-2 应用；Properties 明确说明，选用它不能按所列 IEC 61508、ISO 13849-1 机器安全应用要求使用。不能拿它充当普通机器的“防失联掉电”选项。 [10] [1]

即使安全程序仍请求 1，也不能单凭该位推断端子正在有效输出。反过来，模块恢复数据后，原来的动作请求可能仍在，重新集成和启动保护应分别检查。FDBACK 的输出质量输入与外部反馈处理，留在对应指令篇，不与本模块回读混写。 [12]

七、把负载兼容性写成可复核的记录

先完成离线对应：实际型号／固件、组态型号、底座与电位组、目标通道的 P/M 接线、负载完整型号和内部接地关系，再记录本篇涉及的测试选项与有效时间。没有这些前提，一张“输出不抖了”的截图很难供下一位维护人员复用。

负载匹配记录（字段示例，未填写测试结果）
对象与版本 → 通道及 P/M 接线 → 负载资料与接地关系
测试选项及时间 → 观察工具、参考点和采样条件
预期表现 → 实际电气变化 → 负载／反馈动作
诊断与恢复 → 未覆盖条件 → 变更及复核记录

执行测试之前：批准设备状态、危险能量控制、观察方法与恢复安排。正常过程要覆盖两种稳定状态及两次转换；有条件模式还要覆盖其跨通道与长时间前提。模拟故障仅在获准环境中实施，不在运行设备上临时短接或拔线。

程序层记录说明请求了什么，电气记录说明哪个位置发生了变化，负载及反馈记录说明执行器做了什么。某层没有测到，就保留缺口；本文没有这些现场记录，不把“官方原理如此”写成“这只负载已经通过”。

修改接线、回读时间或测试策略后，应定位完整的相关变更，通过影响分析确定复验范围；受影响对象可能并没有直接改过程序。详细交付要求可读 程序验收、签名与归档。 [13]
