S7-1200 / S7-1500 与 HMI 通信不上？V17 以后安全通信设置完整排查

在 TIA Portal V17 及之后的工程中，如果 S7-1200 或 S7-1500 与 HMI 出现网络可达、IP 设置正常，但变量无法刷新或连接始终建立失败的情况，除了常规网络参数外，还需要重点检查 PG/PC 与 HMI 的安全通信机制、HMI 镜像版本以及 PLC 证书有效期。

适用范围：S7-1500 固件 V2.9 及更高版本、S7-1200 固件 V4.5 及更高版本，尤其适用于 TIA Portal V17 及之后项目中的 HMI 通信故障排查。

一、为什么新固件下 HMI 通信方式发生了变化

从上述固件版本开始，CPU 对 PG/PC 和 HMI 的通信安全要求提高。工程中如果启用了仅支持安全通信的设置，那么 HMI 不仅要能访问 PLC，还必须满足相应的版本与证书条件。因此，传统的“IP 能 ping 通就应该能通信”已经不足以判断问题。

TIA Portal 中 S7-1200 和 S7-1500 的 PG/PC 与 HMI 安全通信设置，来源：西门子官方资料 — 图 1：TIA Portal 中 PG/PC 与 HMI 的安全通信设置。图片来源：西门子官方资料。

二、第一项检查：HMI 镜像版本是否达到 V17

如果 PLC 保持安全通信要求，HMI 镜像需要达到 V17.0.0.0 或更高版本。老版本面板即使网络参数完全正确，也可能因为不支持新的安全通信机制而无法建立连接。

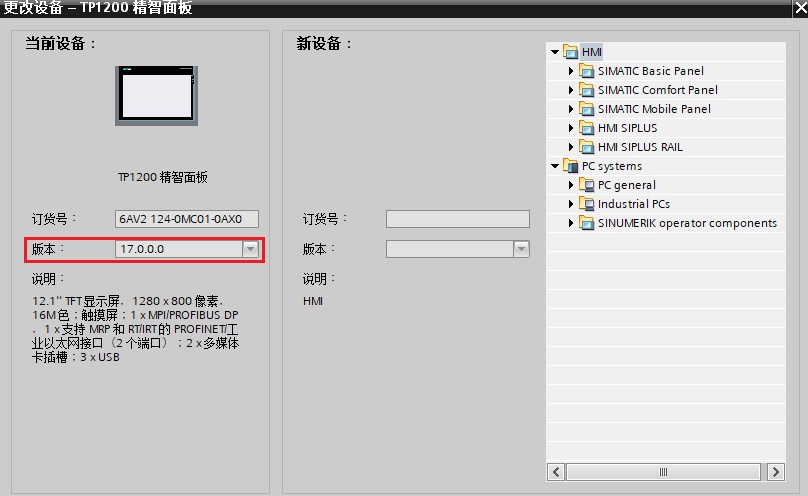

西门子 HMI V17.0.0.0 或更高镜像版本要求，用于 S7-1200 和 S7-1500 安全通信，来源：西门子官方资料 — 图 2：检查 HMI 镜像版本是否满足安全通信要求。图片来源：西门子官方资料。

现场排查时建议先确认面板镜像版本，再决定继续检查证书，还是直接走“兼容旧 HMI”的方案。这样可以避免在证书、时区等细节上浪费时间。

三、第二项检查：PLC 安全证书及其有效期

当 HMI 已满足版本要求后，还要检查 PLC 安全通信所使用证书的有效期。HMI 当前系统时间必须处在证书有效期内，否则安全连接可能无法建立。

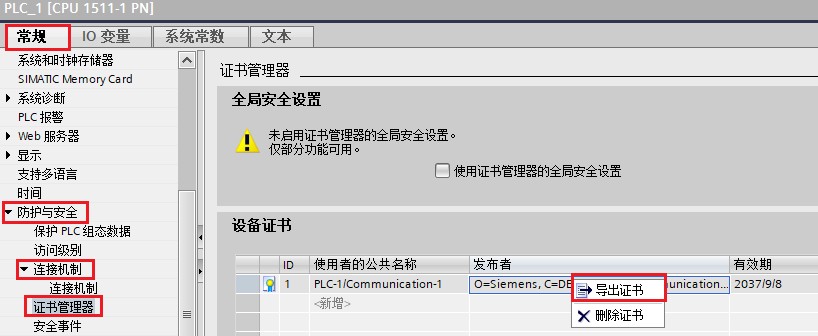

TIA Portal 中用于 S7-1200 和 S7-1500 HMI 安全通信的 PLC 证书管理器，来源：西门子官方资料 — 图 3：在 TIA Portal 中检查 PLC 证书。图片来源：西门子官方资料。

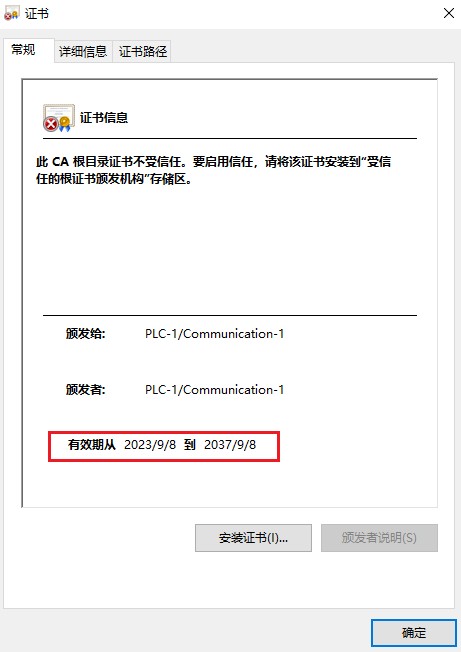

S7-1200 和 S7-1500 与 HMI 安全通信所使用证书的有效期信息，来源：西门子官方资料 — 图 4：确认安全证书的起始时间与截止时间。图片来源：西门子官方资料。

四、第三项检查：HMI 系统日期、时间和时区

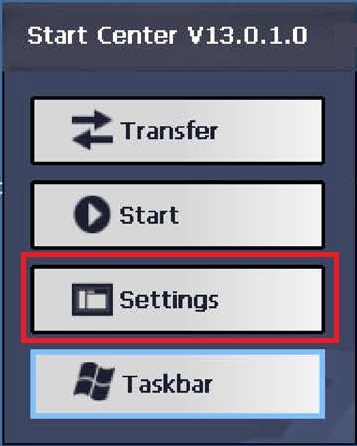

证书没有过期，并不等于 HMI 一定能使用它。面板本地时间如果设置错误，例如恢复出厂后日期回到很早的年份，或者时区与实际环境严重不一致，也可能落在证书有效期之外。

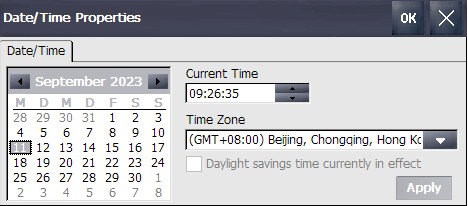

西门子 HMI 控制面板 Date/Time 时间设置，用于检查 PLC 安全通信证书有效期，来源：西门子官方资料 — 图 5：在 HMI 的 Date/Time 中校准系统时间。图片来源：西门子官方资料。

建议把 PLC 证书有效期与 HMI 当前时间直接并列检查。若 HMI 时间不在证书有效期内，先校准日期、时间和时区，然后重新建立连接。

五、HMI 低于 V17 时怎么处理

如果现场使用的是较老面板，镜像版本低于 V17.0.0.0，而 CPU 又属于 S7-1500 V2.9 或 S7-1200 V4.5 及更高版本，可以在 PLC 侧调整安全通信设置，使旧 HMI 继续使用兼容方式连接。

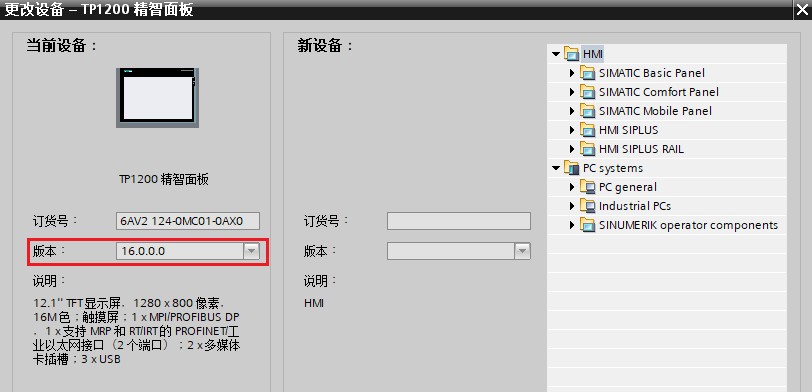

TIA Portal 中进入 S7-1200 或 S7-1500 PG/PC 与 HMI 安全通信设置的位置，来源：西门子官方资料 — 图 6：进入 CPU 的 PG/PC 与 HMI 通信安全设置。图片来源：西门子官方资料。

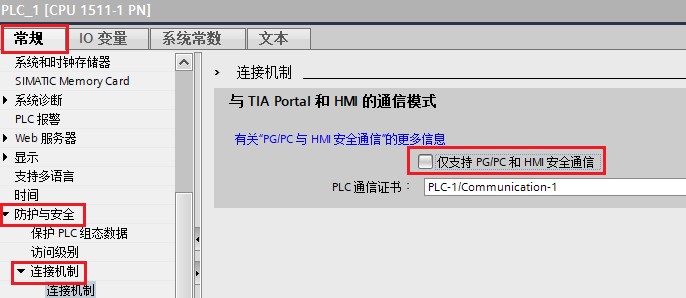

TIA Portal 中取消仅支持 PG/PC 和 HMI 的安全通信选项，以兼容低于 V17 的 HMI，来源：西门子官方资料 — 图 7：旧 HMI 场景下，取消“仅支持 PG/PC 和 HMI 的安全通信”。图片来源：西门子官方资料。

注意：关闭这一限制是为了兼容不支持新安全通信机制的 HMI。若设备和项目条件允许，优先升级 HMI 到支持安全通信的版本通常更合适。

六、现场快速排查顺序

遇到 S7-1200 / S7-1500 与 HMI 通信异常时，可以按以下顺序判断：先确认 CPU 固件版本，再确认 HMI 镜像版本；如果 HMI 已达到 V17，则继续检查 PLC 证书与 HMI 时间；如果 HMI 低于 V17，则检查 PLC 是否启用了仅支持安全通信的限制，并根据项目安全要求决定升级 HMI 还是调整 PLC 设置。
