本文档主要介绍了面板（HMI）与 S7-1500 (V2.9) / S7-1200 (V4.5) 及更高版本固件 PLC 的通信注意事项。
1. 概述
自 TIA Portal V17 开始：
- S7-1500 PLC 新增了 V2.9 固件
- S7-1200 PLC 新增了 V4.5 固件

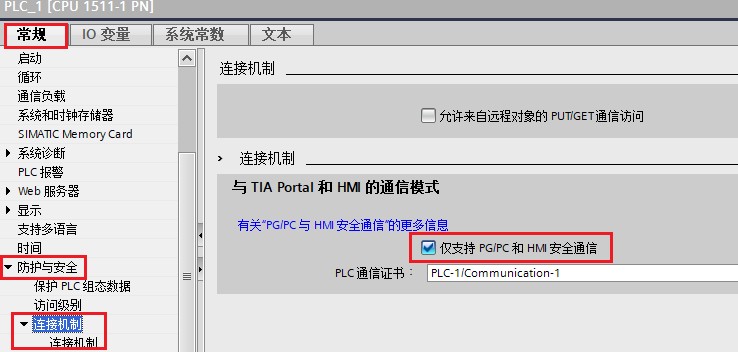

在该固件版本中，PLC侧默认激活了：
“仅支持PG/PC和HMI的安全通信”
此时，当HMI与高版本固件PLC进行通信时，需要注意以下事项。
2. 注意事项 1
2.1 HMI 版本要求
如果PLC侧激活了“仅支持PG/PC和HMI的安全通信”，HMI设备版本需要使用V17.0.0.0及其以上的镜像版本，不然即使通讯参数正确，也是无法正常通信的。

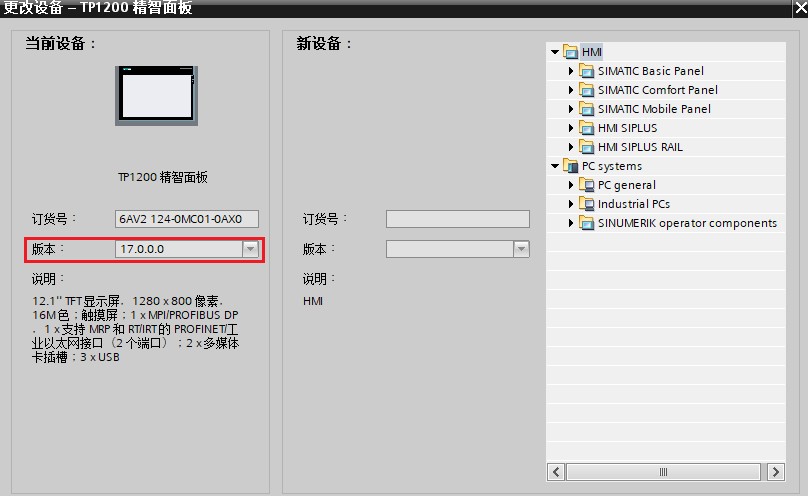

示例：TP1200 精智面板设备版本设置
2.2 HMI 时间必须在证书有效期内

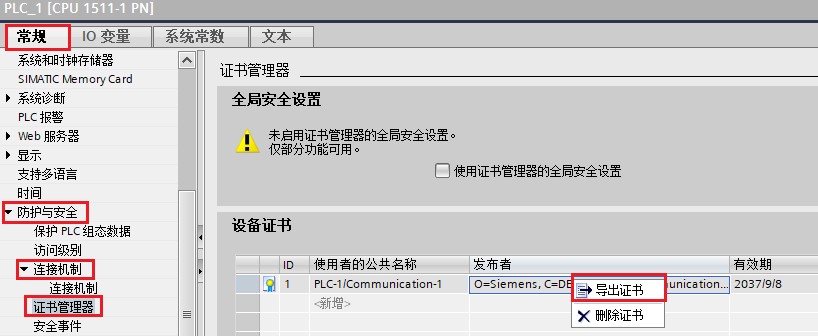

同时需要注意HMI设备的时间必须在PLC侧安全证书的有效时间之内。可以在“证书管理器”中查看证书，选择证书后点击鼠标右键导出证书。

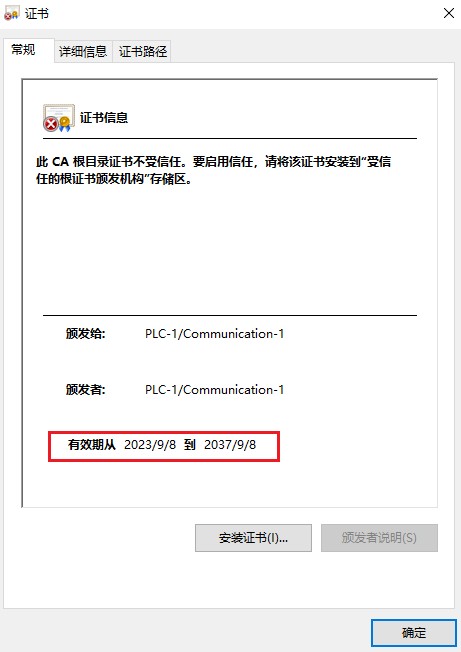

将证书导出到电脑后，双击证书可以查看证书的时间范围。

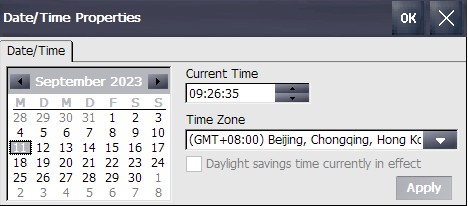

可以在HMI设备的控制面板“Date/Time”中查看HMI时间是否在证书的有效时间范围之内。
3. 注意事项 2
3.1 低版本 HMI 的兼容通信设置
如果HMI的设备版本低于V17.0.0.0,PLC侧仍使用高版本的固件，需要在PLC侧取消“仅支持PG/PC和HMI的安全通信”才可以正常通信。

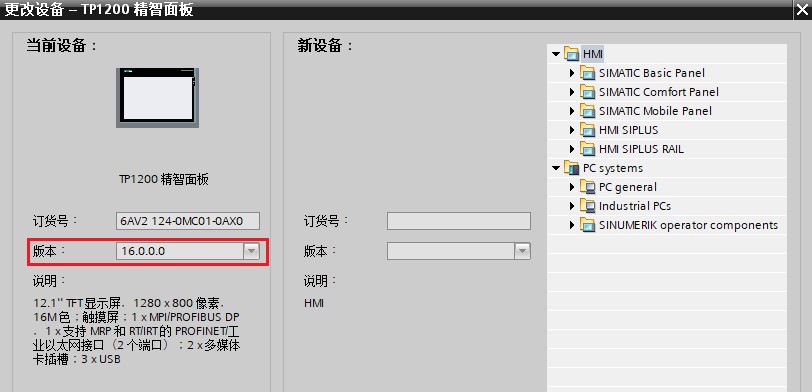

示例：TP1200 低版本 HMI
4. 参考资料
西门子中国官网技术支持文档
